變壓器鐵芯接地電流監測裝置
一、需求分析
變壓器運行時繞組四周存在電場，而鐵芯和夾件等金屬件均處于該電場中且具有不同的電 位，為了預防變壓器在正常工作時，鐵芯和其他金屬件由于不均勻電場產生懸浮電位而造成對地 放電，鐵芯及其金屬構件都必須可靠接地。投入使用的變壓器在正常工作狀態下，鐵芯接地電流 很小，為毫安級。若鐵芯存在兩點以上接地情況，流過變壓器鐵芯接地線上的電流會大幅度增 加，所以通過監測鐵芯引出線上電流值的大小就可以準確并實時地診斷出鐵芯多點接地故障。
二、功能特點
1、監測數據準確可靠，采用高精度穿心式電流傳感器，能夠及時準確的反映鐵芯/夾件接地電流 變化趨勢和鐵芯電流大小，同時保證高精度和大范圍測量，電流分辨率可到0.01mA并對 傳感器進行屏蔽防水處理，進一步保證設備使用壽命及監測精度；
2、應用配置靈活：裝置本身支持RS485通訊，并可根據需求切換為其他通訊方式，滿足復雜的組 網要求；
3、安裝維護簡單：變壓器鐵芯接地電流在線監測裝置本體與電流互感器采用分體設計，根據變壓 器情況對傳感器進行安裝，裝置本體可根據現場情況靈活安裝至不同位置。

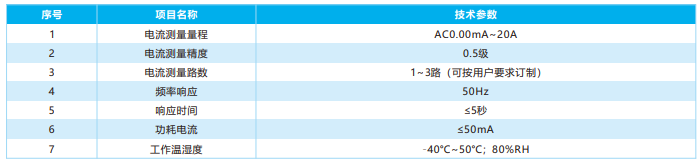

三、技術參數

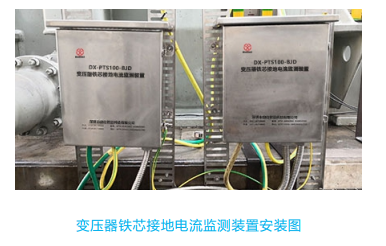

四、安裝示例圖
