避雷器在線監測裝置
一、工作原理
避雷器持續運行過程中，長時間承受電網相電壓，可能因工藝、材質、環境潮濕等原因引起 絕緣劣化，導致泄露電流、阻性電流升高。 避雷器在線監測裝置包含監測器和集中器組成：監測器采集避雷器的雷擊次數、雷擊時間、 全電流以及阻性電流能夠本地實時顯示避雷器的雷擊次數與泄露電流。并通過無線方式將采集到 的數據傳輸到集中器。集中器接收來自監測器的實時數據進行處理后傳輸至監測平臺展示。一臺 集中器可集中場所內多臺監測器的數據。監測軟件部署在控制室，接收來自集中器的數據，可對 監測數據設置閾值實現超限報警。對設備在線情況進行判斷實現通信異常報警等。
二、功能特點
1、避雷器在線監測裝置串接于避雷器與大地之間，和常規檢測器相同，不改變原有安裝方式；
2、避雷器在線監測裝置本地顯示功能和數據遠傳功能相互獨立，互不干擾；
3、避雷器在線監測裝置利用泄漏電流充電，無需外部電源；
4、避雷器在線監測裝置采用無線方式與數據集中裝置通信，安裝方便無需敷設通信線纜，無線 方式電氣隔離無安全隱患。

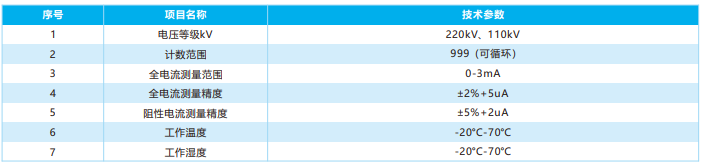

三、技術參數

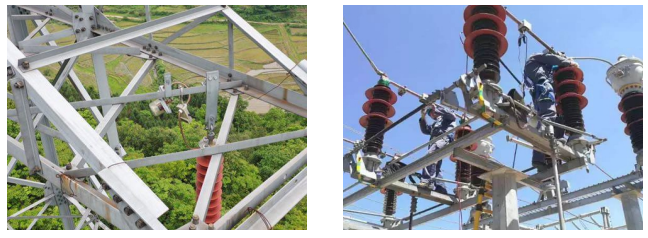

四、安裝示例圖
